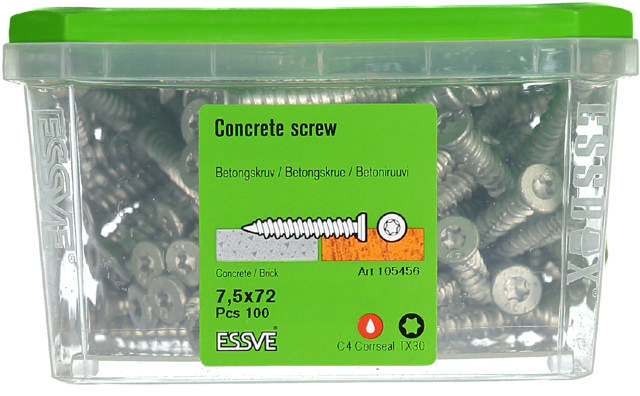

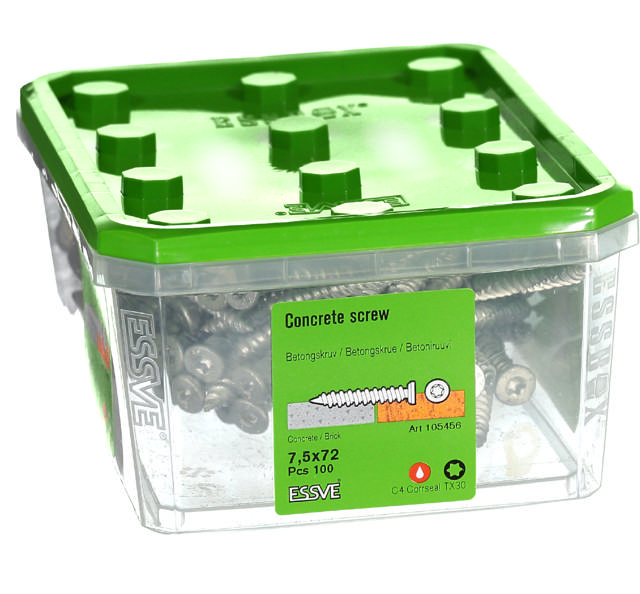

- 7,5X72 BETOONIKR.TÄISKEERE PEITPEA TX30/CORRSEAL/C4-100TK(4)
Pakendi teave
| Artikkel | 105456 |
| Pakend | PK |
| Pakenditüüp | ESSBOX 304 |
| Sisu | 100 |
| EAN | 7317761047971 |
| NOBB nr | 46897926 |
| Aluse kogus | 256 |
| Sügavus | 180 |
| Laius | 135 |
| Kõrgus | 80 |
| Kaal | 1,631 |
| Maht | 1,944 |
-
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
-
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
-
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni.
Tehniline spetsifikatsioon
| Paigaldussügavus (mm) | 35/50 |
| Kasutuskeskkond | Välitingimus |
| Pea kuju | Peitpea |
| Pingutusmoment paigaldamisel | 15 |
| Korrosiooniklass | C4 |
| Välisdiameeter (mm) | 7,5 |
| Pea diameeter | 12 |
| Puuri diameeter (mm) | 6 |
| Puurimissügavus (mm) | 45/60 |
| Pikkus (mm) | 72 |
| Detaili paksus (mm) | 37/22 |
| Materjal, kuhu kinnitatakse | Betoon, Tellis |
| Paigaldussügavus tellises (mm) | 50 |
| Paigaldussügavus õõnespaneelis (mm) | 35 |
| Pinnatöötlus | CorrSeal |
| Otsaku | TX30 |
| Paigaldusjuhend |
|---|
| Installation instructions (EN) |
| Tehniline dokument |
| CorrSeal coating test report, class C4 (15) according to EN 14592:2022 |
| Toote infoleht |
| Tehniline andmeleht |
| Tehniline andmeleht |
| Tunnistus |
| General Product Safety Regulation (GPSR) |
Variandid
| Art.nr. | Kirjeldus | Pakend | Sisu | |
|---|---|---|---|---|
| 105456 |
7,5X72 BETOONIKR.PP CS-100-4
|
PK | 1 PK tk 100 TK | |
|
GTIN: 7317761047971
|
PK | 1 PK tk 100 TK | ||
|
GTIN: 7317761824558
|
TK | 4 PK tk 100 TK | ||
|
GTIN: 7317761959151
|
PAL | 256 PK tk 100 TK | ||
| 105457 |
7,5X92 BETOONIKR.PP CS-100-4
|
PK | 1 PK tk 100 TK | |
|
GTIN: 7317761048077
|
PK | 1 PK tk 100 TK | ||
|
GTIN: 7317761824565
|
TK | 4 PK tk 100 TK | ||
|
GTIN: 7317761959168
|
PAL | 256 PK tk 100 TK | ||
| 105458 |
7,5X112 BETOONIKR.PP CS-50-6
|
PK | 1 PK tk 50 TK | |
|
GTIN: 7317761048275
|
PK | 1 PK tk 50 TK | ||
|
GTIN: 7317761824572
|
TK | 6 PK tk 50 TK | ||
|
GTIN: 7317761959175
|
PAL | 384 PK tk 50 TK | ||
| 105459 |
7,5X132 BETOONIKR.PP CS-50-6
|
PK | 1 PK tk 50 TK | |
|
GTIN: 7317761048176
|
PK | 1 PK tk 50 TK | ||
|
GTIN: 7317761824589
|
TK | 6 PK tk 50 TK | ||
|
GTIN: 7317761959182
|
PAL | 384 PK tk 50 TK |
